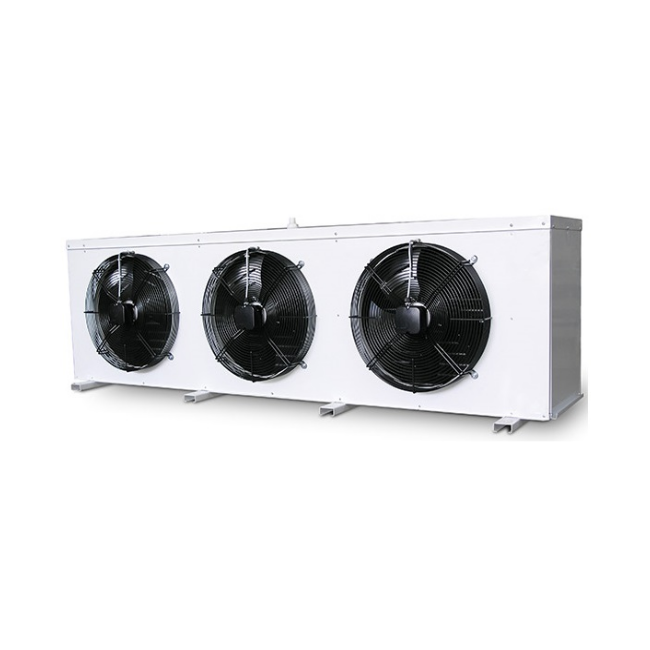

CPK 110 – KAPALI DEVRE SU SOĞUTMA BATARYASI

Açıklama

Soğutma kapasitesi (Isı farkı 5 ⁰C’ye göre)          Yaz şartlarında                     110,000 kcal/h

Soğutma kapasitesi (Isı farkı 10 ⁰C’ye göre) Kış şartlarında                             220,000 kcal/h

Akışkan giriş sıcaklığı (Ethilen-glikol karışımlı su)                                            40-45 ⁰C

Ortam sıcaklığı (Kuru termometre)                                                                      30 ⁰C

Nem                                                                                                                        % 50

Çalışma esası: Alüminyum kanatlarla desteklenmiş bakır borular içerisinden geçen akışkanın fanlar yardımı ile hava emilerek soğutulması esasına dayanır.

TEKNİK ÖZELLİKLERİ

KONDANSER : Bakır boru üzerine alüminyum lamelli olarak imal edilmiş olup dış kısmı galvanize saçlarla kapatılmıştır. Yüksek soğutma verimi sağlamak için soğutma yüzeyleri geniş tutulmuştur.



BATARYA İÇ HACMİ                                                                                           217 Litre

HAVA DEBİSİ                                                                                                      53.944 m³/h

FANLAR                                                                                                              ROSSENBERG –  Almanya

FAN SAYISI                                                                                                         3 Adet

FAN ÇAPI                                                                                                            710 MM

Proses hatlarının soğutulması için en ekonomik soğutma sistemleridir. Fanlar ihtiyaç halinde kademeli olarak sırayla devreye girer ve aynı şekilde otomatik olarak devreden çıkarlar.

TESİSAT BAĞLANTI BİLGİLERİ

SOĞUK SU ÇIKIŞI                                                                                             2 1/2 ”

SICAK SU DÖNÜŞÜ                                                                                          2 1/2 ”

SİSTEM BOYUTLARI

CİHAZ ÖLÇÜLERİ (En (W), boy (L), Yükseklik (H))                                       240 mm X 2.500 mm X 1,100 mm

(Ayaklar ve bağlantılar hariç kondanser ölçüleridir)
